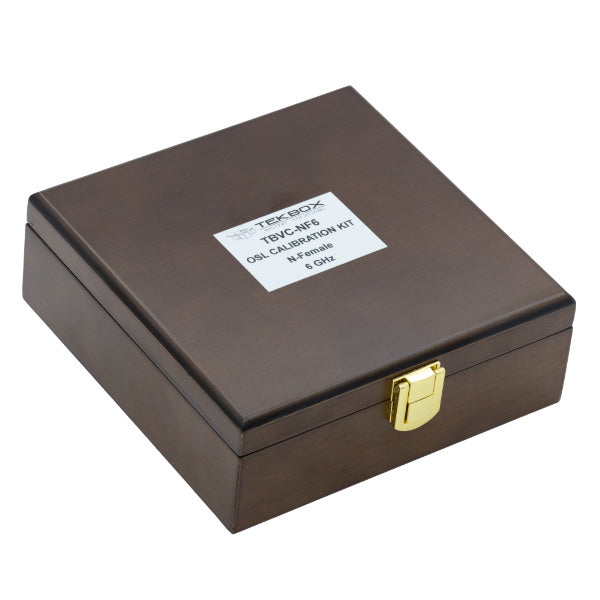

TBVC-NF6 N-Female VNA calibration kit, 6 GHz

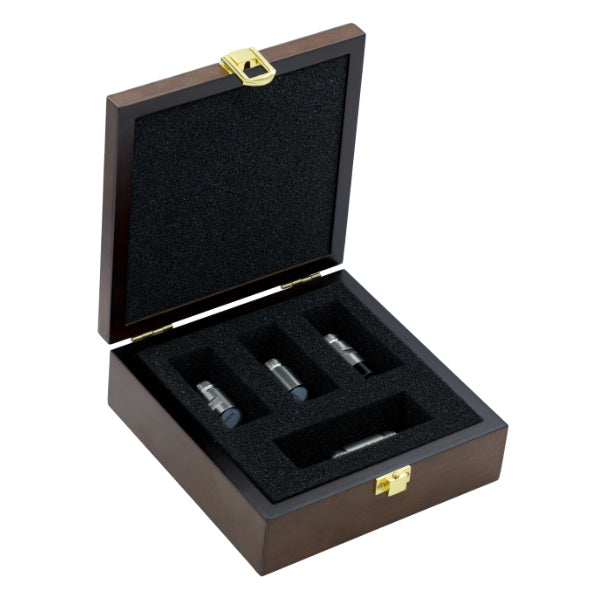

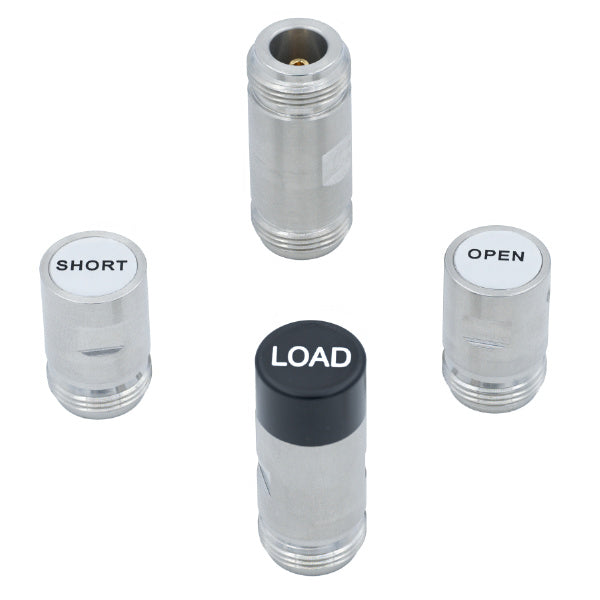

The TBVC-NF6 is a calibration kit for Vector Network Analyzers. It contains an Open, a Short, a Load and a Through. It is used for OSLT calibration in the frequency range DC - 6 GHz.
SPECIFICATIONS
Load:
N-Female
Z = 50 Ω
Return loss > 35 dB
Short:
N-Female
Z = 50 Ω
Delay = 0 ps
Loss = 2.88 GΩ/s
L 0 = 1.19 pH
L 1 = -8.9e-22 H/Hz
L 2 = 1.4e-31 H/Hz2
L 3= 1.6e-42 H/Hz3
Through:
N-Female
Z = 50 Ω
Loss = 2 GΩ/s
Delay = 80.375 ps
Open:
N-Female
Z = 50 Ω
Delay = 6.810 ps
Loss = 979.28 GΩ/s
C0 = 4.96 fF
C1 = -2.274e-24 fF/Hz
C2 = 8.78e-35 fF/Hz2
C3 = 5.54e-45 fF/Hz3
